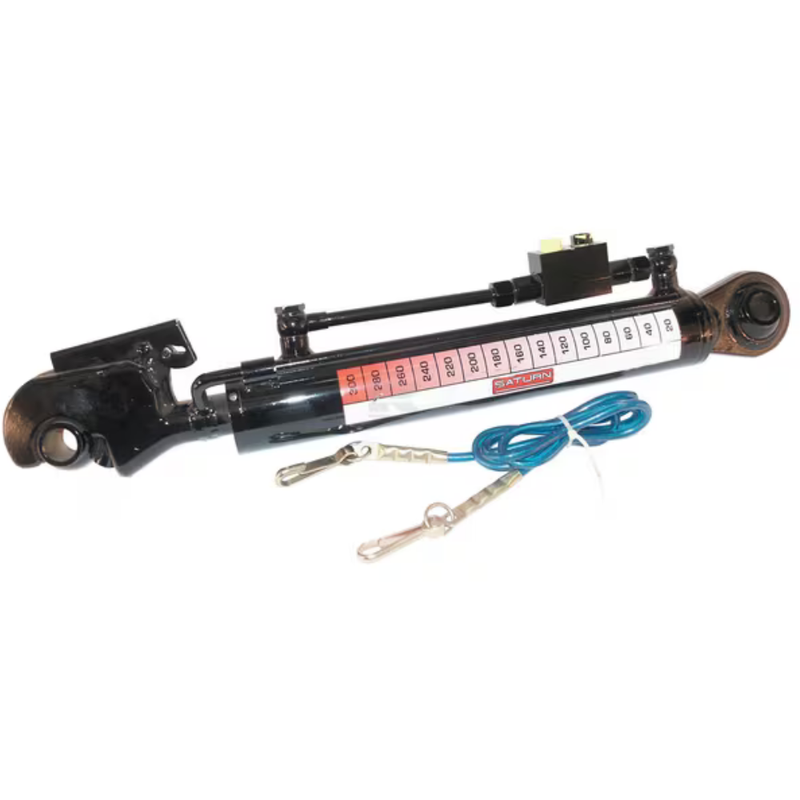

Terceiro ponto hidráulico com válvula anti-retorno, cat.2/2

Detalhes do produto

• Ligação de três pontos Cat. 1, 2 e 3
• Com indicador de comprimento
• O tipo TCVNN está equipado com uma válvula de retenção controlada
• O tipo TCVNNE está equipado com uma válvula de retenção controlada e uma tampa de extremidade alargada
• Carga radial máxima: 10% da carga axial
• Meio: óleo mineral, HLP ISO VG 32 a ISO VG 46
• Pureza do meio: ISO 4406 22/20/17 ou NAS 9

Tipo de montagem - ligação de haste: Gancho
Tipo de montagem - ligação do cilindro: Rolamento
Categoria de ligação superior - ligação da haste: 2
Categoria de ligação superior - ligação do cilindro: 2
Comprimento mínimo: 546 mm
A Comprimento máximo: 776 mm
Curso: 230 mm
Diâmetro da haste: 35 mm
Diâmetro do furo do cilindro: 63 mm
E Diâmetro exterior: 73 mm
Diâmetro do furo de montagem - ligação da haste: 25.7 mm
Diâmetro do furo de montagem - ligação do cilindro: 25.7 mm
Tipo de rosca de montagem - ligação do cilindro: BSP
C Diâmetro da rosca de montagem - ligação do cilindro: 3/8 Inch
Tipo de rosca de montagem - ligação de haste: BSP
Diâmetro da rosca de montagem - ligação da haste: 3/8 Inch
D Distância ligações de óleo: 269 mm
Material da haste: Aço 20MnV6
Tratamento de superfície da haste: Cromado
Material do cilindro: Aço ST52
Pressão nominal: 200 BAR
Pressão máxima de trabalho: 250 BAR
Capacidade de compressão máx. a 200 bar: 6.3 t
Capacidade de tração máx. a 200 bar: 4.4 t
Velocidade máxima do pistão: 0.1 m/s
Cor: Preto
